【電験3種・理論】BH曲線（磁化特性）とは?意味と過去問

BH曲線（磁化特性）とは?計算式と計算問題について解説します。

磁化特性(BH曲線)
【例題1】磁性体の磁化曲線
【令和5年度下期・問3】強磁性体の応用
関連リンク

磁化特性(BH曲線)

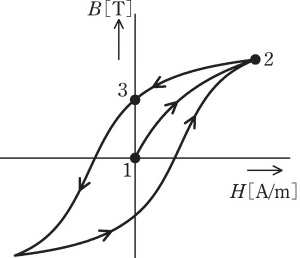

図は積層した電磁鋼板の鉄心の磁化特性(BH曲線、ヒステリシスループ)を示す。
縦軸は磁束密度$B[T]$、横軸は磁界の強さH[A/m] を表す。
この鉄心にコイルを巻きリアクトルを製作し、商用交流電源に接続し、実効値が$V[V]$の電源電圧を印加すると、図中に矢印で示す軌跡が確認された。
コイル電流が最大のときの点は2である。
- (理由)磁界の強さ$H$は電流$I$に比例し、磁束密度$B$は磁界の強さ$H$に比例する。よって、磁束密度$B$は電流$I$に比例するため、コイル電流が最大となるのは磁束密度及び磁界の強さが最大となる点2となる。
電源電圧実効値が一定に保たれたまま、周波数がやや低下したとき、ヒステリシスループの面積は大きくなる。
- (理由)周波数が低下すると、コイルのリアクタンス$X_L=jWL$が低下するので、コイル電流が増加し、磁界の強さ H及び磁束密度Bが大きくなるため。
周波数が一定で、電源電圧実効値が低下したとき、ヒステリシスループの面積は小さくなる。
- (理由)周波数が変わらないので、リアクタンスの大きさ$X_L$は変わらない。この状態で電源電圧が低下するとコイル電流は減少し、磁界の強さ$H$及び磁束密度$B$は小さくなる。
コイル電流実効値が一定で、周波数がやや低下したとき、ヒステリシスループの面積はほとんど変化しない。
- (理由)コイル電流が変わらなければ、磁界の強さ$H$及び磁束密度$B$もほとんど変わらない。

【例題1】磁性体の磁化曲線

【電験3種理論平成29年度問題4】※赤字を埋める空欄補充問題

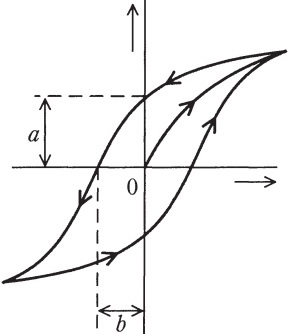

図は磁性体の磁化曲線(BH曲線)を示す。次の文章は，これに関する記述である。

直交座標の横軸は、磁界の強さ[A/m]である。
a は，残留磁気の大きさを表す。
鉄心入りコイルに交流電流を流すと，ヒステリシス曲線内の面積に比例した電気エネルギーが鉄心の中で熱として失われる。
永久磁石材料としては，ヒステリシス曲線の a と b がともに大きい磁性体が適している。

【補足】
– 横軸は磁界の強さ$H$、縦軸が磁束密度$B$。
– 図のaは残留磁気、bは保磁力である。
– 鉄心入りコイルには、ヒステリシス曲線の面積に比例してヒステリシス損が発生する。
– 永久磁石は磁化されやすいものが良いため、ヒステリシス曲線の面積が大きいものが選ばれる。逆に、鉄心には磁化されにくい方が良いため、ヒステリシスループの面積が小さいものが採用される。

【令和5年度下期・問3】強磁性体の応用

磁界中に強磁性体を置くと、周囲の磁束は、磁束が (ア) 強磁性体の (イ) を通るようになる。このとき、強磁性体を中空にしておくと、中空の部分には外部の磁界の影響がほとんど及ばない。このように、強磁性体でまわりを囲んで、磁界の影響が及ばないようにすることを (ウ) という。

上記の記述中の空白箇所(ア)〜(ウ)に当てはまる組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。

–	(ア)	(イ)	(ウ)
(1)	通りにくい	内部	磁気遮へい
(2)	通りにくい	外部	磁気遮へい
(3)	通りにくい	外部	静電遮へい
(4)	通りやすい	内部	磁気遮へい
(5)	通りやすい	内部	静電遮へい

解説

正解は(4)です。

磁界中に強磁性体を置くと、強磁性体は透磁率が高いため、磁束は通りやすい強磁性体の内部を通るようになります。このように強磁性体で囲んで内部を外部の磁界から保護することを磁気遮へいといいます。
