【電験3種・法規】特別高圧VT・CTの2次側電路にA種接地を施す理由

電験3種（法規分野）で出題される「高圧計器用変成器（VT・CT）の2次側電路」にD種接地を施す理由について解説します。

根拠条文（解釈第28条）
A種接地を施設する理由
関連コンテンツ

根拠条文（解釈第28条）

「電気設備の技術基準の解釈」の第28条第2項で規定されています。

【計器用変成器の2次側電路の接地】(省令第10条,第11条,第12条第1項)
第28条

(略)

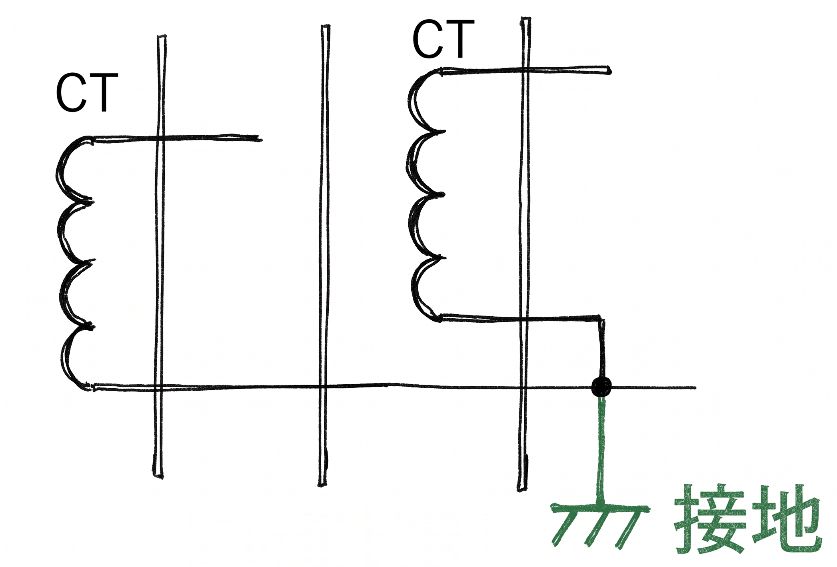

2 特別高圧計器用変成器の2次側電路には、A種接地工事を施すこと。

解説

「電気設備の技術基準の解釈の解説」では、第28条について以下のように解説されています。

第28条【計器用変成器の2次側電路の接地】
〔解説〕本条では、計器用変成器内での混触等による事故の防止のため、その2次側電路に接地工事を施すこととしているが、変圧器の場合（→第24条）と異なり、接地箇所については2次側電路という程度にとどめ、特に明記していない。

第1項で高圧の場合をD種接地工事としているのは、計器用変成器の2次側電路は一般に配電盤のように操作員以外の人が立ち入らない場所に施設されるためである。

なお、高圧発電設備の励磁回路に用いられる励磁用変圧器（EXTr）は計器用変成器ではなく、本条の適用を受けない。励磁用変圧器は、2次側電路を接地した場合、接地されている蓄電池回路（初期励磁用）との間に循環電流が生じてしまうため、2次側電路の接地ができない。その混触防止技術の例としては、第24条に準じて励磁用変圧器にB種接地工事を施した混触防止板を設ける方法がある。
