フレミングの「左手の法則」と「右手の法則」の違いは?電磁力とは?試験対策と計算問題について解説します。
フレミングの左手の法則

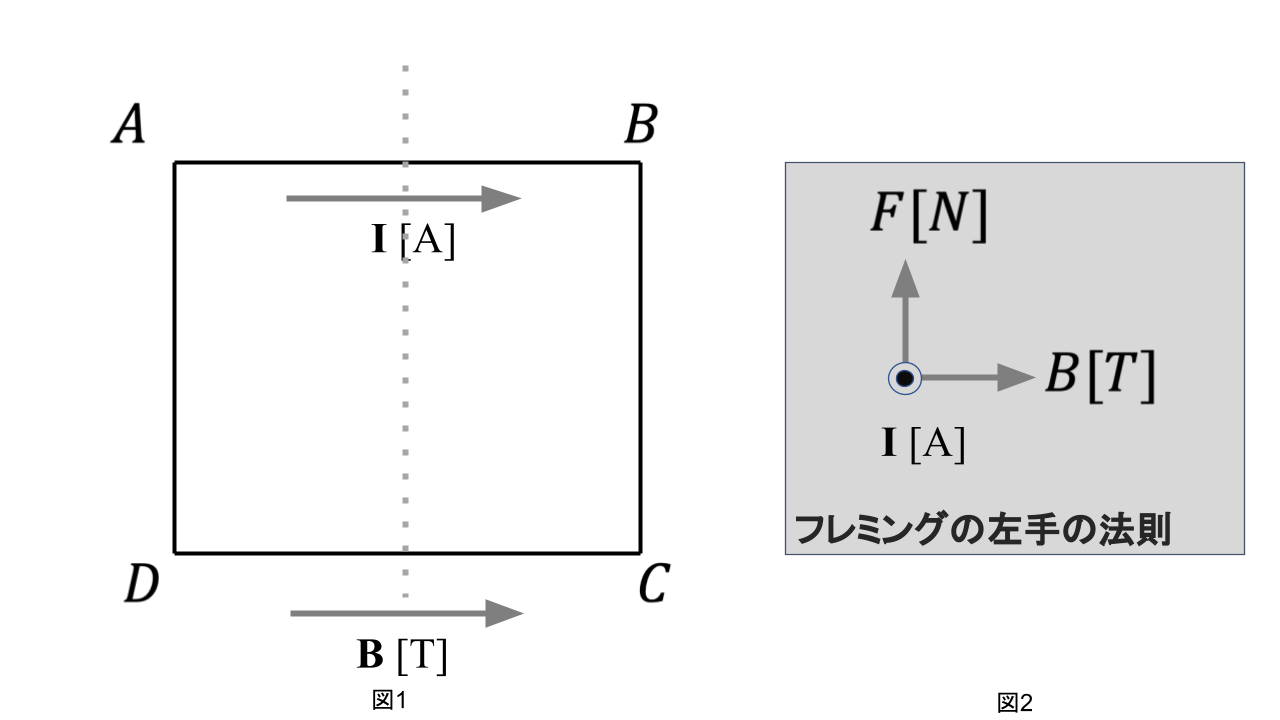

図2にのように、左手の中指を電流Iの向き、人差し指を磁界の向き$(B,H)$に合わせると、親指の方向に電磁力Fが働きます。
(※磁束密度と電流が直角のときに力が発生します)
磁束密度の大きさB[T]、電流の大きさI[A]、直線状導体の長さをl[m]とすると、電磁力Fの大きさは以下のようになります。
$F=IBl$
図1のとき、電磁力が働くのは辺BCと辺DAに対してのみとなります。
(※磁束密度と電流が直角のときに力が発生します)
電磁力Fの大きさは、辺BCと辺DA(辺の長さはlとする)ともに「F=IBl」となります。
よって、正方形ループABCDは図1の点線を中心に右回りに回転することになり、そのモーメントM[N⋅m]は以下のようになります。
$M=2F\frac{h}{2}=IBl^2$
フレミングの右手の法則
右手の親指を導体の運動方向$v[m/s]$，人差し指を磁界（磁束密度）の方向$B[T]$にすると、中指の方向に誘導起電力$e[V]$が発生するという法則です。
磁束密度の大きさ$B[T]$、導体の速度$v[m/s]$、導体の長さ$l[m]$のとき、誘導起電力の大きさ$e[V]$は以下のとおり。
$e=vBl$
【平成22年度・問3】一様磁界中の導体棒

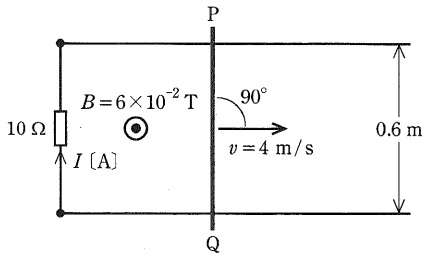

紙面に平行な水平面内において， 0.6 [m] の間隔で張られた 2 本の直線状の平行導線に 10 [Ω] の抵抗が接続されている。この平行導線に垂直に，図に示すように，直線状の導体棒 PQ を渡し，紙面の裏側から表側に向かって磁束密度 $B=6\times 10^{−2}[T]$の一様な磁界をかける。 ここで，導体棒 PQ を磁界と導体棒に共に垂直な矢印の方向に一定の速さ v=4 [m/s] で平行導線上を移動させているときに， 10 [Ω] の抵抗に流れる電流 I [A] の値として，正しいのは次のうちどれか。
ただし，電流の向きは図に示す矢印の向きを正とする。 また，導線及び導体棒 PQ の抵抗，並びに導線と導体棒との接触抵抗は無視できるものとする。
解説
誘導起電力 e [V] は以下のとおり。
$e=vBl=4 \times (6\times 10^{−2}) \times 0.6=0.144 [V]$
10 [Ω] の抵抗に流れる電流 I [A] は以下のとおり。
$I=\frac{V}{R}=\frac{0.144}{10}=0.0144 [A]$
【令和5年度下期・問4】平行導体間に働く電磁力

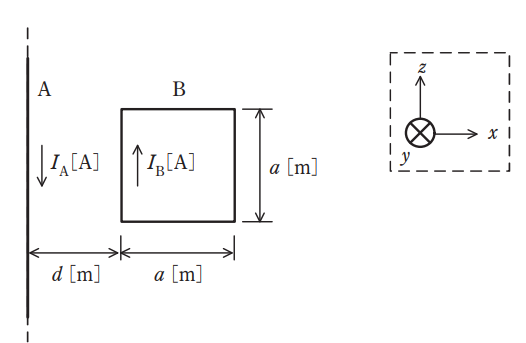

図のように、透磁率 $\mu_0 [H/m]$ の真空中に、無限に長い直線状導体 A と1辺 $a [m]$ の正方形のループ状導体Bが距離 $d [m]$ を隔てて置かれている。AとBは xz 平面上にあり、Aはz軸と平行、Bの各辺はx軸又はz軸と平行である。A, Bには直流電流 $I_A [A]$, $I_B [A]$ が、それぞれ図示する方向に流れている。このとき, Bに加わる電磁力として、正しいものを次の(1)〜(5)のうちから一つ選べ。
なお、xyz 座標の定義は、破線の枠内の図で示したとおりとする。
| – | (1) | (2) | (3) | (4) | (5) |
|---|---|---|---|---|---|
| 電磁力 | 0 N つまり電磁力は生じない | $\frac{\mu_0 I_A I_B a^2}{2\pi d(a+d)} [N]$ の +x方向の力 | $\frac{\mu_0 I_A I_B a^2}{2\pi d(a+d)} [N]$ の -x方向の力 | $\frac{\mu_0 I_A I_B a(a+2d)}{2\pi d(a+d)} [N]$ の +x方向の力 | $\frac{\mu_0 I_A I_B a(a+2d)}{2\pi d(a+d)} [N]$ の -x方向の力 |
解説
正解は(2)です。
直線状導体 A に流れる電流 $I_A$ によって作られる磁界により、ループ導体 B のうちAに平行な2辺に力が働きます。
Aから距離 $d$ の辺には引力が働き、その大きさ $F_1$ は次式となります。
$F_1 = \frac{\mu_0 I_A I_B a}{2 \pi d}$
Aから距離 $a+d$ の辺には反発力が働き、その大きさ $F_2$ は次式となります。
$F_2 = \frac{\mu_0 I_A I_B a}{2 \pi (a+d)}$
これらは互いに逆向きであるため、B全体に加わる合力 $F$ は、+x方向（Aに引かれる方向）となり次式で求められます。
$F = F_1 – F_2 = \frac{\mu_0 I_A I_B a}{2 \pi} (\frac{1}{d} – \frac{1}{a+d}) = \frac{\mu_0 I_A I_B a^2}{2 \pi d (a+d)}$
