重ね合わせの定理とは

「重ね合わせの定理」とは、複数の電源がある回路の場合、「回路内の任意の場所における電流及び電圧は、回路内の各電源が単独で存在した場合の値の和に等しい」というものです。
この時、「電圧源は短絡」「電流源は開放」します。

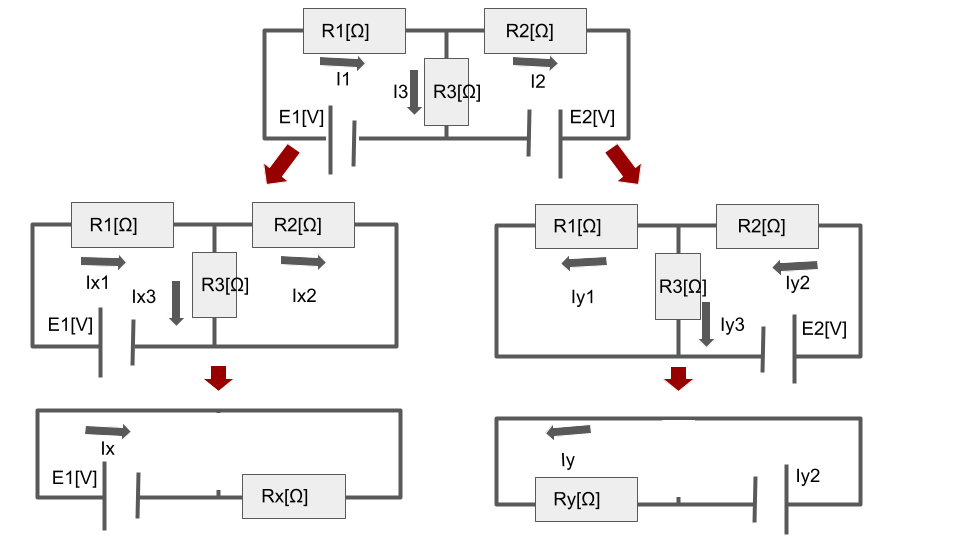

例えば、上図のように、電源が $E_1, E_2$ の2つある回路を電源1つずつに分解したとき、以下の式が成立します。

$I_1=I_{x1}+(-I_{y1})$

$I_2=I_{x2}+(-I_{y2})$

$I_3=I_{x3}+I_{y3}$

$R_{x}=R_1+\frac{R_2R_3}{R_2+R_3}$

$R_{y}=R_2+\frac{R_1R_3}{R_1+R_3}$

$I_{x1}=I_{x2}+I_{x3}$

$I_{y2}=I_{y1}+I_{y3}$

$V_{R1}=V_{xR1}+(-V_{yR1})$

$V_{R2}=V_{xR2}+(-V_{yR2})$

$V_{R3}=V_{xR3}+V_{yR3}$

$I_x=\frac{E_1}{R_x}$

$I_y=\frac{E_2}{R_y}$

【計算例】

上図の $R_1=10$ Ω、 $R_2=30$ Ω、 $R_3=15$ Ω、 $E_1=16V$ 、 $E_2=4V$ のとき、 $R_3$ の両端電圧を重ね合わせの理で求めます。
2つの回路x, yに分解したときの、全体抵抗 $R_x, R_y$ を計算します。

$R_{x}=R_1+\frac{R_2R_3}{R_2+R_3}=10+\frac{30 \cdot 15}{30+15}=10+10=20$

$R_{y}=R_2+\frac{R_1R_3}{R_1+R_3}=30+\frac{10 \cdot 15}{10+15}=30+6=36$

2つの回路x, yに分解したときの、R3に加わる両端電圧 $V_{xR3}, V_{yR3}$ をそれぞれ計算します。

$V_{xR3}=E_1\frac{R_{x}}{R1+R_{x}}=16\frac{10}{20}=8$

$V_{yR3}=E_2\frac{R_{y}}{R2+R_{y}}=4\frac{6}{36}=0.67$

よって、元の回路でR3に加わる両端電圧 $V_{R3}$ は以下のとおり。

$V_{R3}=V_{xR3}+V_{yR3}=8.67$

【例題1】直流電源と交流電源の組合せ回路

【電験3種理論令和元年度問題8 一部改変】

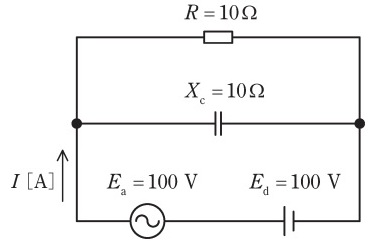

図の回路において，正弦波交流電源と直流電源を流れる電流 $I$ の実効値 [A] を求めよ。
ただし， $E_a$ は交流電圧の実効値[V] ， $E_d$ は直流電圧の大きさ [V]、 $X_C$ は正弦波交流電源に対するコンデンサの容量性リアクタンスの値[Ω]、 $R$ は抵抗値 [Ω] とする。

【解答】

「重ね合わせの理」より、図の回路を直流電源と交流電源に分ける。
直流電源において、定常状態においてコンデンサに流れる電流は0となる。よって、電流 $I_1$ は抵抗分のみ考えて計算すれば良い。

$I_1=\frac{E_d}{R}=\frac{100}{10}=10$ [A]

交流電源において、合成インピーダンス $\dot{Z}$ は以下のとおり。

$\dot{Z}=\frac{R\cdot jX_c}{R+jX_c}=\frac{10\cdot j10}{10+j10}=\frac{100j}{10+j10}$

合成インピーダンスの大きさ $Z$ は以下のとおり。

$Z=\frac{100}{\sqrt{10^2+10^2}}=5\sqrt{2}$

交流電源により回路を流れる電流 $I_2$ は以下のとおり。

$I_2=\frac{E_1}{Z}=\frac{100}{5\sqrt{2}}=10\sqrt{2}$ [A]

直流と交流の直交性により、それぞれを重ね合わせた電流 $I$ は、以下のとおり。

$I=\sqrt{I_1^2+I_2^2}=10\sqrt{3}$

【例題1】直流電源と交流電源の組合せ回路

【電験3種理論平成30年度問題7 一部改変】

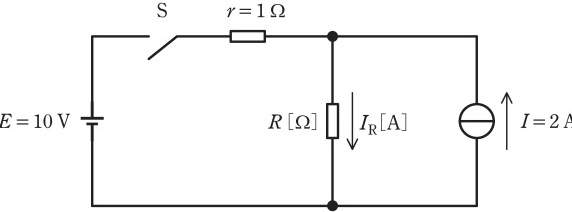

図のように，直流電圧 =10 V の定電圧源，直流電流I=2A の定電流源，スイッチS， R=1[Ω]の抵抗からなる直流回路がある。この回路において，スイッチSを閉じたとき， 1[Ω]の抵抗に流れる電流Rの値[A]がSを閉じる前に比べて2倍に増加した。Rの値[Ω]を求めよ。

【解答】

スイッチSが開いているとき、電流源の出力電流はすべて抵抗 $R$ に流れるので、 $I_R=2[A]$ となります。
なる。
スイッチSが閉じた後は、題意より電流が2倍に増加して $I_R=4[A]$ となります。
スイッチを閉じた後、「重ね合わせの理」を用いて回路を電圧源と電流源に分解したとき、それぞれで抵抗に流れる電流 $I_{R1}, I_{R2}$ が以下のように求まります。

(電流源を開放除去した回路)

$I_{R1}=\frac{E}{r+R}=\frac{10}{1+R}$

(電圧源を短絡除去した回路)

$I_{R2}=\frac{r}{r+R}I=\frac{2}{1+R}$

よって，抵抗 $R$ に流れる電流 $I_R$ は以下のとおり。

$I_R=I_{R1}+I_{R2}=4$

$\frac{10}{1+R}+\frac{2}{1+R}=4$

$R=2$ [Ω]
