ファラデーの電磁誘導とは?試験対策と計算問題 について解説します。
ファラデーの電磁誘導とは

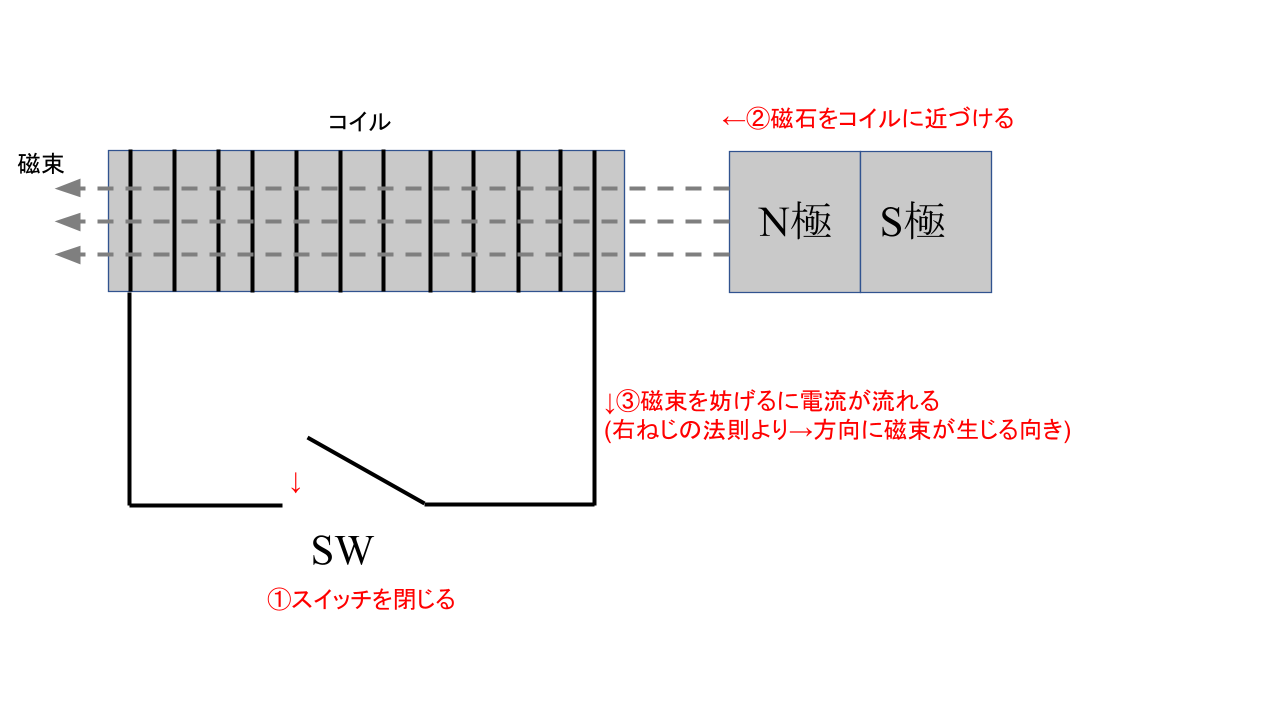

上図のように、コイルと磁石を用いた電磁誘導を考える。
①スイッチSWを閉じた状態で②磁石をコイルに近づけると、コイルには②磁束の変化を妨げる下向きに電流が流れる。
また、スイッチSWを開いた状態で、巻数Nのコイル断面を貫く磁束をt[秒]の間に$\Delta \phi [Wb]$だけ直線的に増加させると、磁束鎖交数はN⊿φ[Wb]だけ変化する。
また、このt[秒]の間にコイルに発生する誘導起電力の大きさ$e= N\Delta \frac{\phi}{t}[V]となる。
