電験3種（法規分野）で出題される停電点検時の作業手順に関する試験対策と過去問題を解説します。
【令和4年度下期・問9】高圧受電設備における全停電作業の操作手順

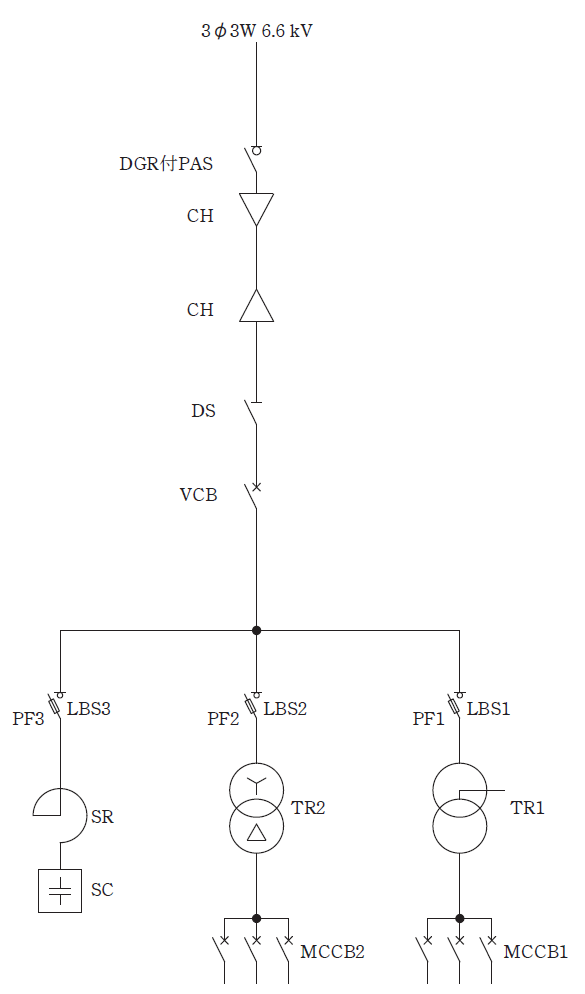

次の文章は、図に示す高圧受電設備において全停電作業を実施するときの操作手順の一例について、その一部を述べたものである。
a) (ア)を全て開放する。
b) (イ)を開放する。
c) 地絡方向継電装置付高圧交流負荷開閉器(DGR付PAS)を開放する。
d) (ウ)を開放する。
e) 断路器(DS)の電源側及び負荷側を検電して無電圧を確認する。
f) 高圧電路に接地金具等を接続して残留電荷を放電させた後、誤通電、他の電路との混触又は他の電路からの誘導による感電の危険を防止するため、断路器(DS)の(エ)に短絡接地器具を取り付けて接地する。
g) 断路器(DS)、開閉器等にはそれぞれ操作後速やかに、操作禁止、投入禁止、通電禁止等の通電を禁止する表示をする。
上記の記述中の空白箇所(ア)から(エ)に当てはまる組合せとして、正しいものを次の(1)から(5)のうちから一つ選べ。
| – | (ア) | (イ) | (ウ) | (エ) |
|---|---|---|---|---|
| (1) | 負荷開閉器(LBS) | 断路器(DS) | 真空遮断器(VCB) | 負荷側 |
| (2) | 配線用遮断器(MCCB) | 断路器(DS) | 真空遮断器(VCB) | 負荷側 |
| (3) | 配線用遮断器(MCCB) | 真空遮断器(VCB) | 断路器(DS) | 電源側 |
| (4) | 負荷開閉器(LBS) | 断路器(DS) | 真空遮断器(VCB) | 電源側 |
| (5) | 負荷開閉器(LBS) | 真空遮断器(VCB) | 断路器(DS) | 負荷側 |
解説
正解は(3)です。
停電作業時の操作は、負荷側から電源側に向かって順次開放していくのが原則です。また、断路器(DS)は電流を遮断する能力がないため、必ず事前に遮断器や開閉器で電流を止めておく必要があります。
a) まず、低圧側の(ア)「配線用遮断器(MCCB)」を全て開放して負荷を切り離します。
b) 次に、高圧側の(イ)「真空遮断器(VCB)」を開放します。
c) その後、構外からの受電を止めるため「DGR付PAS」を開放します。
d) 最後に、保守点検箇所の絶縁を確実にするため、(ウ)「断路器(DS)」を開放します。
f) 安全確保のための短絡接地は、外部からの誤通電や誘導を防ぐために、(エ)「電源側」に取り付けるのが一般的です。
これら操作手順により、(3)の組合せが正しい内容となります。
